交叉滾子軸承

RB交叉滾子軸承

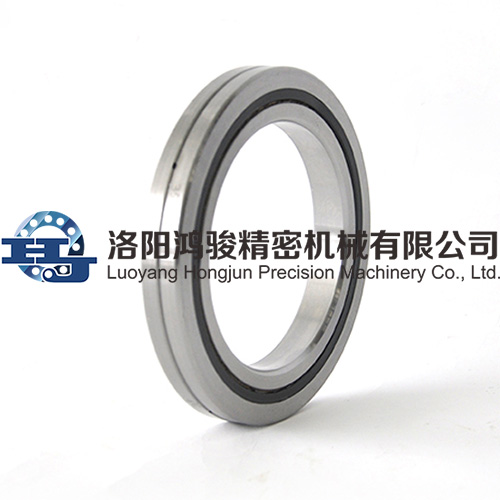

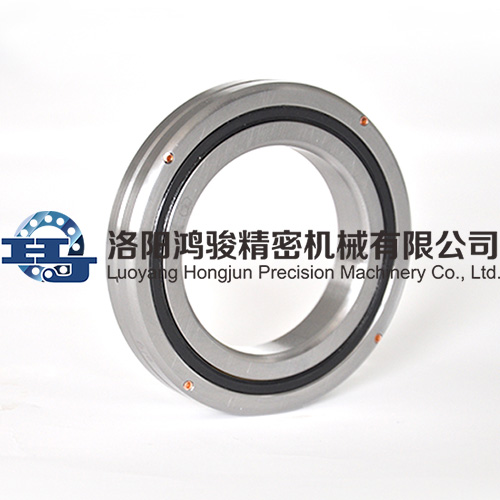

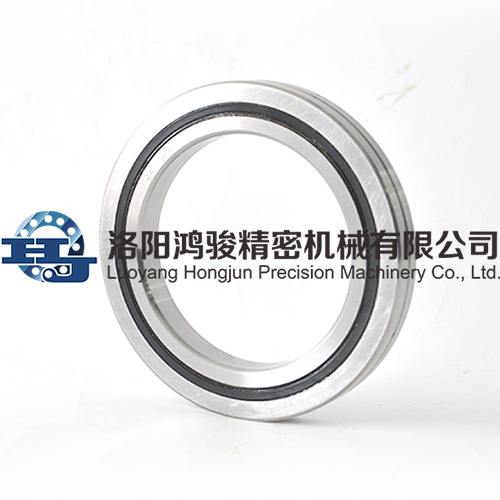

RB系列交叉滾子軸承（內圈整體、外圈分體）

RB型此型號為交叉滾子軸承的基本型。外圈被分為兩片，內圈為整體結構，它最適合用于要求內圈旋轉精度的場合。

交叉圓柱滾子軸承的結構分為外圈分體、內圈整體；外圈整體、內圈分體和外圈內圈均為整體三種形式，滾動體為圓柱滾子，互為90°垂直排列在V型滾道中，滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷。同時，由于外形尺寸被最大的微型化，且軸承又具有很高的剛性和旋轉精度以及復合承載能力，所以最適合于工業用機器人的關節部或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量儀等場合應用。

參數：

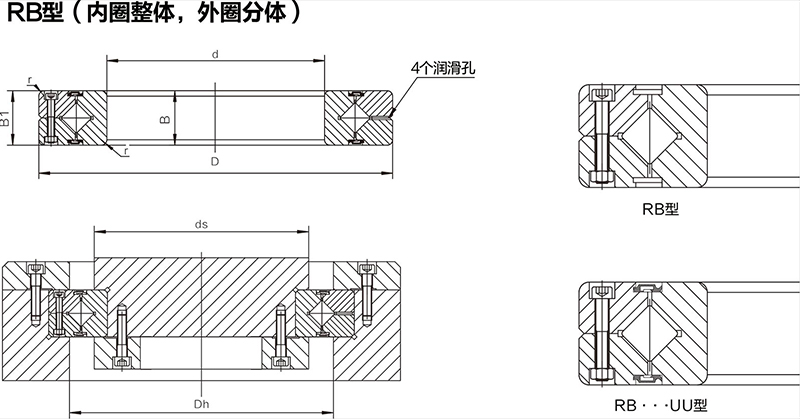

RB交叉滾子軸承(圖1)

RB型（內圈整體、外圈分體）										單位：mm
公稱型號	主要尺寸					軸肩尺寸		基本額定載荷（徑向）		質量
	內徑	外徑	滾子節圓直徑	高度	倒角	軸肩尺寸		Cr	Cor	質量
	d	D	Dpw	B B1	r_min	d_s	D_h	kN	kN	kg
RB2008	20	36	27	8	0.5	22.8	31.2	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	27.8	36.2	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	35.8	47.2	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	40.8	52.2	7.64	9.12	0.13
RB4010	40	65	52	10	0.6	46.3	57.7	8.33	10.6	0.16
RB4510	45	70	57.5	10	0.6	51.8	63.2	8.62	11.3	0.17
RB5013	50	80	65	13	0.6	57.9	72.1	16.7	20.9	0.27
RB6013	60	90	75	13	0.6	67.9	82.1	18	24.3	0.3
RB7013	70	100	82.3	13	0.5	75.2	89.4	19.4	27.7	0.35
RB8016	80	120	100	16	0.6	91.5	108.5	30.1	42.1	0.7
RB9016	90	130	108	16	0.6	99.5	116.5	31.4	45.3	0.75
RB10016	100	140	120.2	16	1	111.7	128.7	31.7	48.6	0.83
RB10020	100	150	123	20	1	110.7	133.3	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	116	127.5	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	118	135	23.7	41.5	0.75
RB11020	110	160	133	20	1	120.7	143.3	34	54	1.56
RB12016	120	150	132.5	16	0.5	125.4	139.6	24.2	43.2	0.72
RB12025	120	180	148.3	25	1.5	134.2	162.4	66.9	100	2.62
RB13015	130	160	143.1	15	0.6	136	150	25	46.7	0.72
RB13025	130	190	158	15	1.5	143.9	172	69.5	107	2.82
RB14016	140	175	154.8	16	0.6	146.3	163.3	25.9	50.1	1
RB14025	140	200	168	25	1.5	153.9	128	74.8	121	2.96
RB15013	150	180	164	13	0.6	156.9	171.1	27	53.5	0.68
RB15025	150	210	180	25	1	165.9	194.1	76.8	128	3.16
RB15030	150	230	188	30	1.5	166.8	209.2	100	156	5.3
RB16025	160	220	188	25	1.5	173.9	202.1	81.7	135	3.14
RB17020	170	220	192	20	1.5	180.7	203.3	29	62.1	2.21
RB18025	180	240	208	25	1.5	193.9	222.1	84	143	3.44
RB19025	190	240	212	25	1	200.7	223.3	41.7	82.9	2.99
RB20025	200	260	230	25	1.5	215.9	244.1	84.2	157	4
RB20030	200	280	240	30	2	218.8	261.2	114	200	6.7
RB20035	200	295	247.7	35	2	226.5	268.9	151	252	9.6
RB22025	220	280	248.5	25	2	234.4	262.6	92.3	171	4.1
RB24025	240	300	269	25	1.5	254.9	283.1	68.3	145	4.5
RB25025	250	310	277.5	25	2	263.4	291.6	69.3	150	5
RB25030	250	330	287.5	30	2.5	270.5	304.5	126	244	8.1
RB25040	250	355	300.7	40	2.5	278.1	323.3	195	348	14.8
RB30025	300	360	328	25	1.5	313.9	342.1	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	439	35	2.5	422	459	156	370	14.5
RB40040	400	510	451	40	2.5	428	479	241	531	23.5
RB45025	450	500	472	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26
RB50050	500	625	561.6	50	2.5	536	587	267	653	41.7
RB60040	600	700	647	40	3	627	673	264	721	29
RB70045	700	815	753.5	45	3	731	777	281	836	46
RB80070	800	950	868.1	70	4	836	900	468	1330	105
RB90070	900	1050	969	70	4	937	1001	494	1490	120
RB1000110	1000	1250	1114	110	5	1057	1171	1220	3220	360
RB1250110	1250	1500	1365	110	5	1308	1423	1350	1970	440
